缝隙处理
地板科技——科技为了自身
 地面裂缝几乎存在于所有的新老建筑中
裂缝已经成为中国塑胶地板行业最为头痛的问题之一！
缝隙的种类：
·施工切割伸缩缝：
–根据GB50209-2002标准规定，找平层施工，必须切割伸缩缝。
–缩缝防止水泥混凝土垫层在气温降低时产生不规则裂缝而设置的收缩缝。
–伸缝防止水泥混凝土垫层在气温升高时在缩缝边缘产生挤碎或拱起而设置的伸胀缝。
–纵向缩缝平行于混凝土施工流水作业方向的缩缝。
–横向缩缝垂直于混凝土施工流水作业方向的缩缝。
·因水泥在水化时会产生膨胀和收缩，所以，伸缩缝除了抵御温度变化以外，还赋予了
防止混凝土养护初期开裂的使命。混凝土浇捣完毕的找平层容易出现开裂、空鼓现象。
·切割缝必须在混凝土浇捣后的36小时内切割。
缝隙的种类

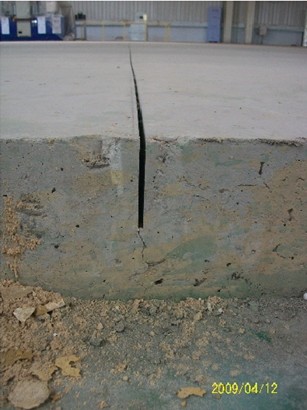

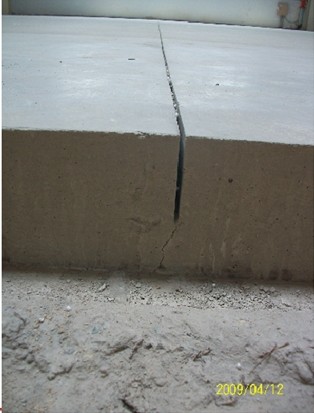

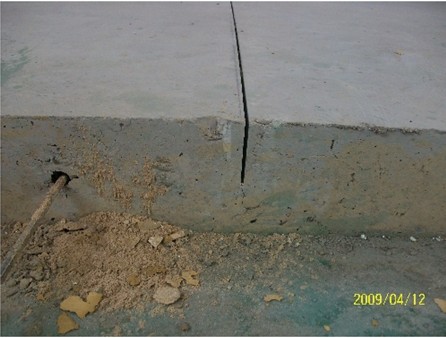

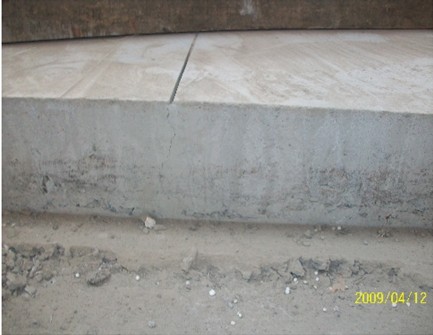

 这张照片就是切割的横向缩缝  因施工工人的随意性，这些缝隙的深度往往是不可预知的。
  这些缝隙虽然没有切透，但是，随着混凝土的收缩和自然开裂，这些缝
隙往往又是贯穿性的。

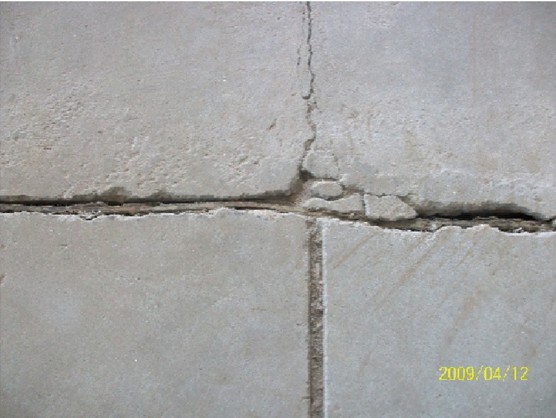

 上图中红线所示为施工流水缝，蓝线所示为切割缝。
 这张照片是分段施工的流水作业缝，浇捣混凝土的时候，流水作业
缝隙处预先放置了弹性材料。

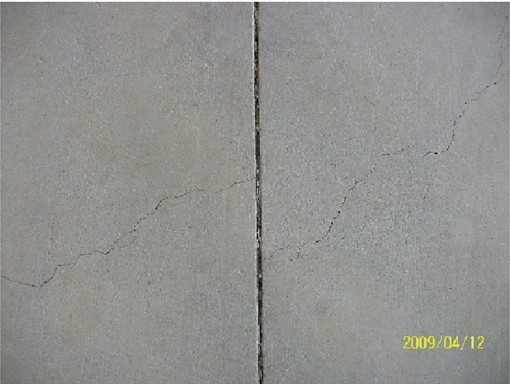

 虽做了伸缩缝处理，但是砂浆干缩后不规则裂缝依然难免。  所有宽度超过0.5mm的缝隙和贯穿性缝隙必须处理。 ·不同的缝隙，需要采用不同的处理手段。
–切割缝、流水作业缝：
·这两种缝隙在施工自流平前，应清理干净缝隙，使用高模量聚氨酯结构较胶（粘贴汽车挡
风玻璃的聚氨酯胶）填充缝隙。
· 48小时后，在缝隙上放置玻璃纤维网格布（每平方米大于250克），玻纤网宽度不应小于
100厘米，然后使用高粘结力界面剂和自流平找平地面。
·高粘结力的界面剂和自流平可以延迟起鼓时间。
–下图摄于2011年，浦东机场T1航站楼始建于1999年，历时12年，当年没
有开裂的基层随着时间变化产生了裂缝。
– 当年德国进口的AGL-DX-100没有鼓包。

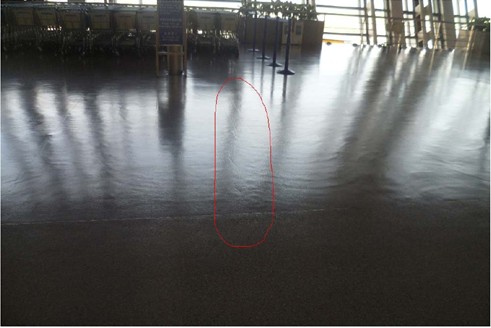

 红圈所示为非常浅的裂缝痕迹 结构缝：
自流平砂浆在结构缝处必须断开，别无他法。自流平上铺设的主材，也必须
断开处理。

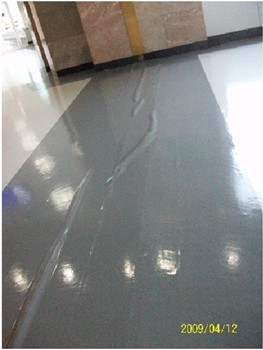

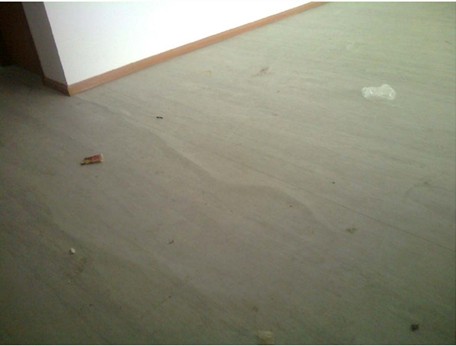

下图为哈尔滨太平机场结构缝处胶地板鼓包问题。
 缝隙的处理---缝隙对自流平层的破坏原理

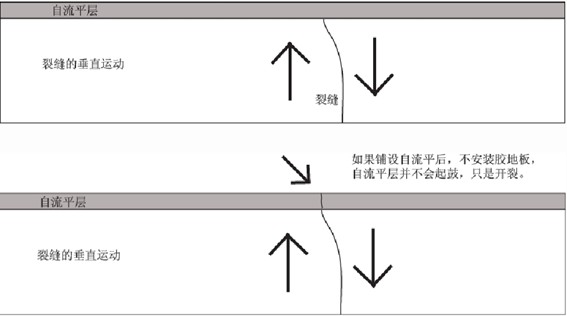

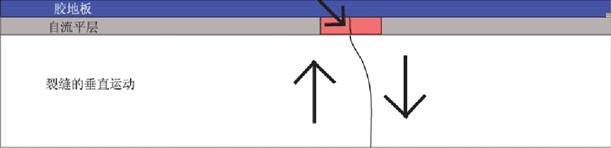

 如果铺设自流平后，不安装胶地板，自流平层并不会起鼓，只是开裂。  红色为受找平层垂直运动影响的区域，裂缝垂直运动，胶地板与裂缝并不同步运动，粘合剂反复撕
扯自流平层，红色区域就空鼓了。裂缝两侧约5~10cm的自流平脱壳。
缝隙的处理---实际案例

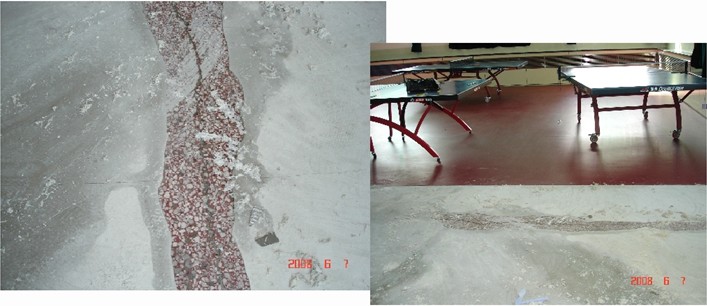

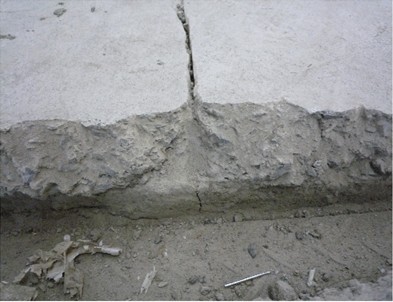

乌鲁木齐军体馆裂缝处自流平空鼓案例：
  明显可见因垂直运动而产生的自流平错位断层。  图片中红圈所示为经过一次维修的找平材料，没有修补裂缝，发生二次起鼓现象，
需要再次维修。

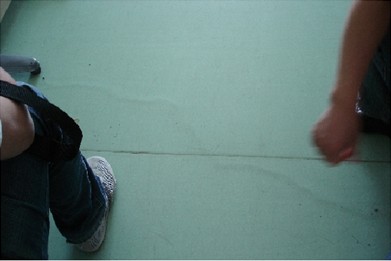

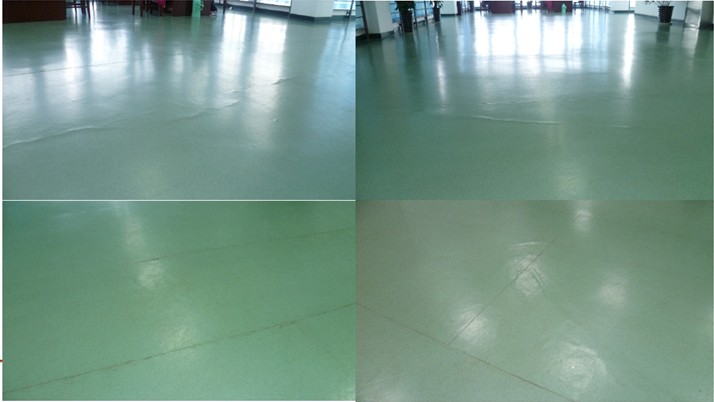

 这是发生在2012年3月份的案例，胶地板铺设于2011年底，地板为洁福150，当时气温较低， 没有采暖条件。胶地板大范围条状鼓包。

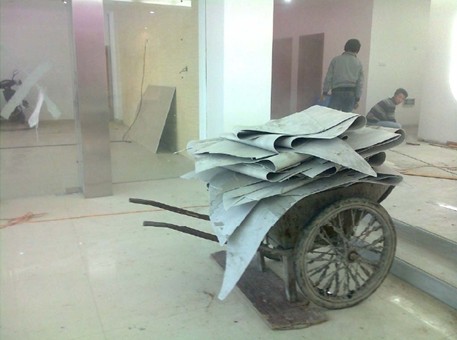

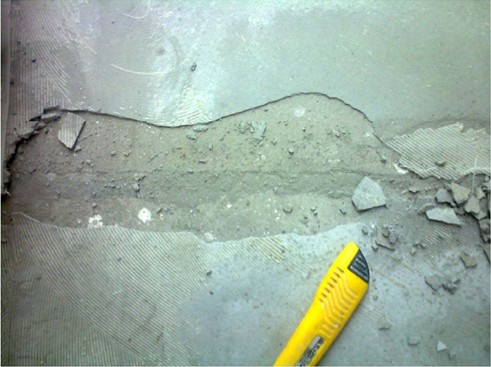

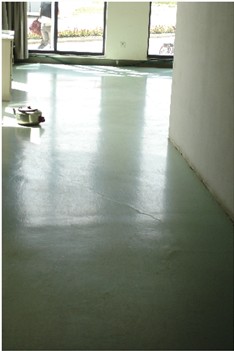

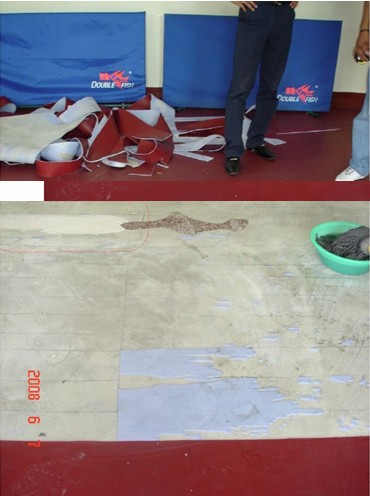

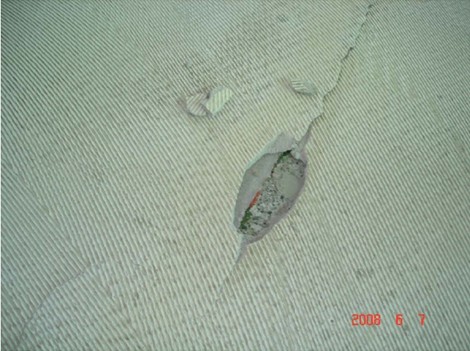

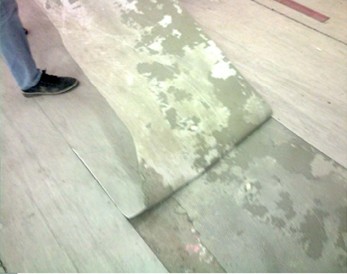

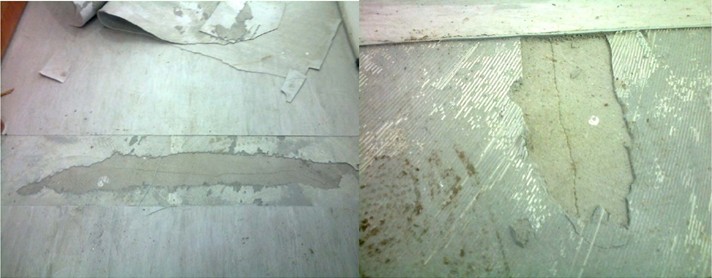

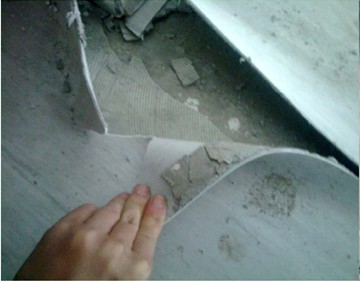

 揭开地板，自流平空鼓碎裂。  空鼓的自流平层粘连在地板背面。  流水施工缝出自流平空鼓  砂浆层不规则干缩裂缝处空鼓  裂缝维修的代价：整车的报废地板！   内蒙古财经学院教学楼，铺设于2007年，当时简单合理处理裂缝，设计一年内无需维修，至2010 年，地板仅有细微缝隙痕迹。院方满意。
 内蒙古财经学院图书馆，施工于2009年夏季，因裂缝处理方案不合理，至年底已经多次维修。
 太原山姆士超市，原始地面为硬化地坪。否决自流平方案后，修补裂缝，直接粘贴地板，至今4年，
效果非常好。
·不规则裂缝：

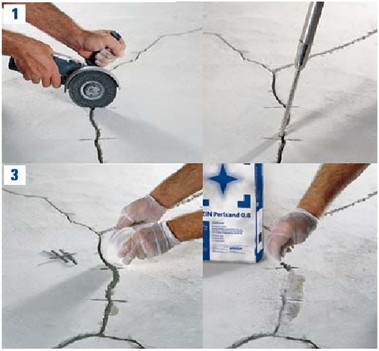

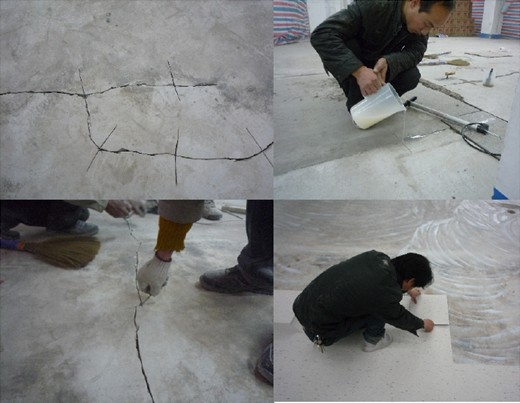

–按照标准的裂缝处理方案，裂缝处理必须使用标准硅钢片加环氧树脂灌缝程序：
·将地面裂缝切深切宽，沿着缝隙的垂直方向，每隔30厘米，横切一道长度约15厘米的缝隙。
·使用高压空气吹干净缝隙。
·在横缝中放入硅钢片，灌入环氧树脂。
·并且在表面抛洒粗石英砂。
缝隙的处理---修补

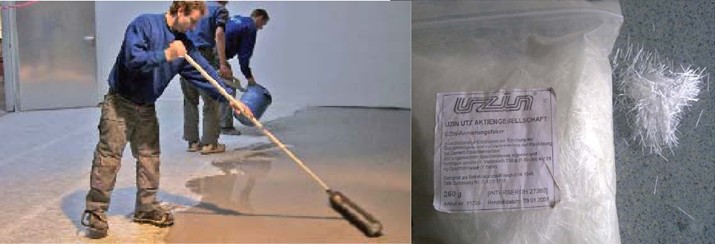

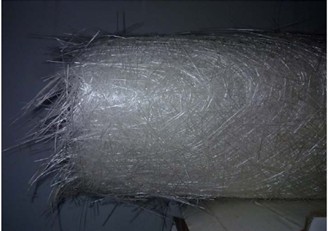

   德国优成传授的玻璃纤维增强方案，可用于宽度小于3mm的缝隙和低强度基层之修复。 缝隙的处理---修补材料
使用自流平砂浆灌缝方式修补裂缝是无效的！
自流平砂浆抗压不抗拉，必须使用环氧树脂修补！
修补用环氧树脂在德国非常专业，分为高流动性和高粘结性。
 国内可用于裂缝修补的环氧树脂必备下列特性：高渗透性；高流动性；高抗压、抗拉、抗折；高
粘结强度；无溶剂；满足这些条件的，仅有以下三种：
优成的PE460、特朋的T450、汉高的R755
   优成的PE460 特朋的T450 汉高的R755
|
嘉特地材
