（一）在地坪结构中，自流平担当着多重重要的任务

自流平找平不平整和有高低差的地面，同时还要提供一个均匀吸收性的表面，以便其可以完全地吸收后续施工的乳液型地板胶粘剂中的水分;因此，自流平施工是一个非常重要的地面预处理过程。

此外，自流平另一个功能是做为隔离层，阻隔新旧胶粘剂，防止新旧胶粘剂接触反应释放出令人不愉快的气味。自流平还可以整洁地覆盖老旧地面材料和基层，从而提供一个合适的基面以便安装新地板。最后但同样重要的是，在非吸收性的基层（如乳化沥青）上，自流平还是一层缓冲层：吸收来自胶粘剂中的水分。

如没有这道中间缓冲层，塑胶地板仅能使用接触法（传统的万能胶）进行安装，而接触法耗时耗力（接触法：在粘贴材料背面和基层两面涂刷胶粘剂，并需要长时间的晾胶时间）。而现实当中，塑胶地板的安装，更多的工匠愿意使用湿贴法，以保证地板背面有更好的浸润。在这一过程中，胶粘剂中的水分必然被地板下的基层吸收；这个过程要求自流平要具有吸收一定的水分的能力。如果地面是非吸收的基层，地板起鼓、拱起极易发生。

（二）自流平的分类

按层厚和用途分类

自流平可以大致分为三个类别：第一类，精细填充型自流平，它只能一次施工几毫米厚。其主要目的是形成一个光滑水平的表面。但是自流平必须能够承受小脚轮的冲击（比如医院病床的轮子和办公椅的滚轮）和适用于采暖地面。请注意这类自流平至少要施工1毫米厚，只有这样才能承受脚轮的冲击。

第二类自流平是特别设计用于厚层的找平层，一般可称之为“厚层自流平或薄层找平砂浆”。它们一般被用于制成缓斜坡的平面和在有高低差的两个相邻区域进行整体找平。在这些自流平中使用的砂子粒径分布曲线较为特殊，这是为了防止出现在厚层自流平内部较大应力作用下发生的开裂空鼓等问题。

第三类自流平凝结硬化的速度特别迅速，一般叫做修补砂浆。它们主要用于填补地面中的孔洞，并能形成楔形斜坡，并可用于楼梯踏步和平台的修补找平。

按胶凝材料类型分类

自流平也可按照化学成分的不同进行分类。当今，大部分自流平是水泥基自流平。水泥基自流平盛行的主要原因是：水泥可以提供高的最终强度、快速水化为后续地板的尽快黏贴创造了可行条件，此外，根据不同配方的调配，水泥砂浆可以按不同厚度施工。

第二类是石膏基自流平。因石膏材料的特性，石膏基自流平水化后产生极低的内应力；基于原材料体系的一致性，它也是石膏基找平层上使用的理想材料。此外，在乳化沥青上石膏基自流平表现更为优异。

后面的两个类别的自流平是以人造合成树脂为基础，并各自占有一席之位：反应型树脂自流平和乳液型自流平。反应型树脂自流平的主要特征是其无水配方（例如环氧和聚氨酯自流平）；在实际应用中，这意味着两件事情：1.表面平整性取决于吸收了多少空气中的水分；2.可用于对湿气敏感的基层。此外，反应型树脂自流平具有柔韧性佳，易流平和硬化后极佳的耐承载能力。

反应型树脂自流平是可靠的问题终结者，特别是在老旧地面上有沥青基的胶粘剂。这种胶粘剂含有的多环芳香烃化合物（PAH）在翻新地面过程中可能会以极细微的小颗粒形式释放到空气中。而反应型树脂自流平可以有效地将这些致癌物封闭在基层中。

乳液型自流平完善了整个自流平产品体系。其优点是：不需要将两个组分混合在一起，只需从桶里取出直接使用。相对于前面三种自流平的易流动性，乳液型自流平往往是膏状的并具有一定粘稠性，只有使用齿形刮刀才能施工（根据用量不同，选择B1或A2齿形刮条），然后再用平抹刀抹光形成镜面效果。

最小和最大层厚

乳液型自流平可以施工到1毫米厚，主要用于不平整旧地板的表面找平（比如仿砖图案的CV地板）。另外特别重要的一点：自流平硬化后，可以起到阻隔旧地板中的材料迁移到新施工的胶粘剂和地板中的作用。

每个生产商都规定了其自流平的最小和最大施工厚度，这些信息可以在技术说明资料中查到。专业的地坪施工人士应该严格地遵照生产商的指导施工。

最后，选择哪种类型的自流平很大程度上取决于整个地坪的构造，尤其是地坪将来在什么样的场所使用。在安装地板前，地坪施工人员应遵循“SOS原则”（基层--覆盖物--应力）预先考虑地面将面临怎样的应力和荷载。

一般来说，诸如办公室里安装地毯之类的简单工程可以直接选用标准自流平。但是木地板安装则对地面的预处理要求高很多。由于一年里气候环境的变化木地板会吸水或干燥产生收缩和膨胀，由此发生变形的木地板会产生剪切应力和收缩应力，这些应力必须能被自流平吸收。这样应选择的自流平就比“一般”应用中的自流平有更高强度的要求。

只有一些特殊设计的自流平可以承受诸如：因工业环境里叉车和托盘手推车或医疗场所里移动病床和手术台的移动搬运所产生的高压力。

（三）至关重要：胶粘剂的选择

自流平往往是整个地坪构造中的一部分，因此选择什么自流平也和后续施工的产品有重要联系。比如：为了能吸收乳液型胶粘剂，水泥基自流平层厚必须在2到3毫米，否则过薄的自流平无法完全吸收胶粘剂中的水分，亦或自流平吸收过多的水分导致自流平变软，无法在承载和固定上面的地板材料。

在地坪施工人员的日常工作中，他们经常会面临一些老旧地面的挑战：菱镁砂浆或无法轻易去除的残留胶粘剂；这类基层地面的施工风险很大；比如在这类基层上浇注一层较厚的自流平，就是一个高风险的应用。从技术上来说：水泥基自流平施工厚度越厚，收缩应力就越大，这个应力会直接作用在那些老旧的基层上,如果老旧基层不够稳定，高应力可能会穿过结合牢固的自流平和界面剂至基层，导致基层直接断裂。基于此，对于这类项目地坪施工人员应事先咨询水泥基自流平的生产商讨论如何处理。

过犹不及

繁多的标准和特殊的需求决定了客户对自流平的选择；当今世界种类繁多的自流平使得客户做出这种选择会比较困难。那种可以满足所有技术要求涵盖了所有性能的全性能配方产品往往是非常昂贵。

基于这个原因，开发一个“全适用”自流平--一个真正的“全能型”自流平，就像在讨论开发一个既可以拉很多货物又可以像赛车一样疾驶的汽车一样可笑。从性价比的角度来看，对于使用者来说，显然使用多用途产品（非全能型产品）和特殊产品的组合更加经济合理。

为了确保整体地坪结构合理长久的使用，应选用彼此相容、兼容性良好的产品（界面剂--自流平--胶粘剂），强烈建议选择一个生产商的全系列产品，这相比在不同厂家的不同产品中拼凑出来的系统要稳定可靠的多。地面建筑师遵循的原则是选择可以保证长效持久的使用，材料供应商往往对于这种不合理、拼凑系统的产品投诉是拒绝赔偿的。

（四）自流平的施工

平刮板还是齿形刮板？

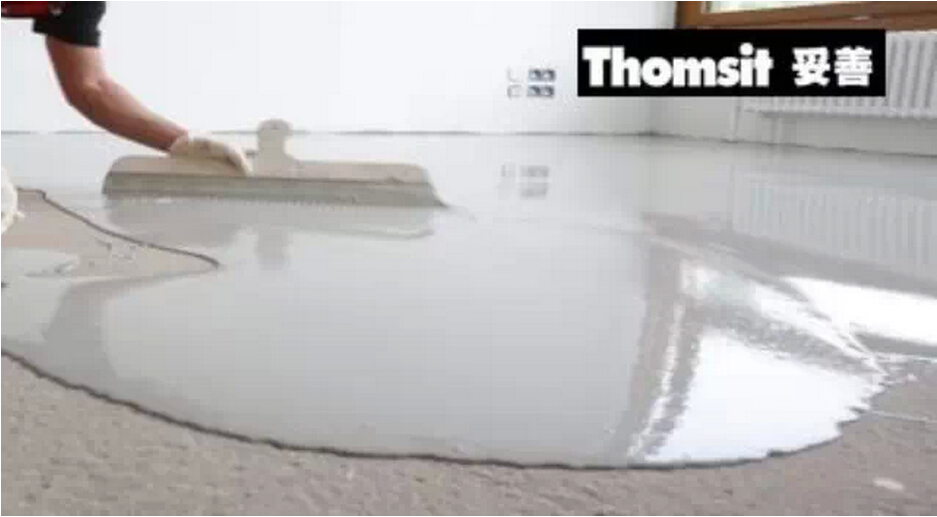

早在上个世纪90年代，自流平施工工具（刮板）就已经发生变化。在此之前，大部分水泥基自流平是使用平刮板施工；现在齿形刮板已经成为更佳的选择。根据TKB规定，选择适宜的齿形刮条（如R2齿形），可以将自流平刮涂至典型的施工厚度--1至2毫米。

齿刮条的尺寸可以保证自流平获得一个均一的厚度，使用齿形刮板可以避免自流平出现刮痕，另外一个优点是：使用齿形刮板自流平表面的施工质量对施工人员的技能和他的经验水平依赖程度不高，相反使用平刮板对施工人员的经验和技巧有很高的要求。

此外，使用齿形刮板可以保证更纯粹的技术优势。这是因为自流平在刮板的齿条中流过的时候，自流平等于又有了一次搅拌过程，这可以使得自流平更均匀，消泡更理想，再使用消泡滚筒可以使自流平表面的光滑度进一步提高。

正确的基层预处理是关键

要想达到便利施工和水泥基或石膏基自流平良好流动性的目的，正确的基层预处理是最重要的前提条件，其中特别要强调的是--界面剂的施工质量。界面剂的作用是改变石膏基、水泥基或沥青基找平层的表面状态，以提供一个均匀一致、吸收性明显降低的基层表面。这时就要注意这样一个规律：基层吸收性越高，自流平中的水分消失的越快（不完全水化）。

如果自流平中加入的水被基层太快或太早吸收，自流平硬化的化学反应过程将受到严重影响；带来的结果就是：自流平的强度不再发展到其本应具有的全部性能；自流平的流动性也同时急剧降低。根据自流平水化或水合效果的受影响程度的不同，自流平有时可能会表现出类似牛奶布丁的状态，在地面上无法铺摊和流动。

还有一个更危险的结果：顶层自流平强度的损失。有时候甚至在自流平化学反应完成之前，从自流平表面位置开始水分已经逐渐地从水泥胶凝材料里被吸走，进而形成自流平空鼓，地板会从底部不稳定的自流平层脱开，这时候常常会看到自流平有粉化的现象。

要想获得一个施工质量合格的自流平，必须保证吸收性基层上已经涂布了足够的界面剂。如果界面剂涂抹过少（这样做往往会导致基层吸收性过大），常常会导致后期的投诉或地板安装失败，这种节约反而是得不偿失！同样也要注意，当一些生产商声称他们的自流平无需界面剂时，要问问是否真的可以亦或还是有什么条件？既然这些自流平产品没有特别提出具备这种特性，出于安全考虑，作为地坪施工人员当然要预料到可能的潜在风险。

重要：准确地称量！

自流平的加水量应严格按照生产商提供的水量加入，只有这样自流平才能固化成为整体均匀稳定的砂浆。当加入过多的水量后，自流平必然会发生离析，性能破坏：重的材料堆积到自流平底部，轻的材料漂浮到自流平表面，这种沉降离析现象必然导致自流平强度损失和上层自流平处于不稳定的状态。

相反地，加水量过少，自流平流动度会显著降低。由于现场通常很难精确地称量搅拌用的水，当代自流平已经具备少量的“安全容错性”特征。如果使用泵机施工自流平，按照建议的标准加水量加水搅拌时，泵机会很难泵送自流平（这个时候，以水泥基自流平的流动度是否达标可能是一个比较好的判断标准）；几乎所有的水泥基或石膏基砂浆都会发生，当然这里不包括非流动性砂浆。

热量！

自流平应当是在干净的搅拌桶中加入较冷的清水进行搅拌。如果水温过热，这会加速自流平的干燥和固化过程，自流平出现过早的凝结。基于此原因，材料的存放应放在阴凉有遮盖的地方。自流平温度过高，固化反应速度会过快，凝结太早。

比如我们看这样一个示例：25公斤热的粉料（温度30℃）加入6.5升冷水（温度16℃）搅拌，搅拌出来的自流平砂浆达不到所需的高流动性。因此强烈建议地坪施工人员将自流平储存在凉爽干燥的环境，使用较凉的水搅拌（温度低于20℃），不要使用在阳光下暴晒很长时间的热水，比如现场阳光直晒、露天存放在大桶里的水。

快速干燥还是低应力？

自流平施工后，后续地板可安装的时间取决于现场环境温度、空气湿度和自流平施工的总厚度。由于所使用的胶凝材料不同，石膏基自流平的施工厚度可以达到10毫米甚至更厚，但是干燥速度要远慢于水泥基自流平；所以要根据实际情况做个基本判断：我是否需要一个快速固化、快速干燥的自流平还是要一个低收缩应力的厚层自流平？

现场所有的问题都需要解决，这些问题无法回避，所以这就要求地坪施工人员必须根据每个工程的实际情况做出整体的判断和决定。但是有一个基本事实要长记于心：在基层预处理中，自流平已经越来越重要，这不仅仅是因为胶粘剂从溶剂型转为乳液型，还有一个重要原因是-- 每一个地坪施工人员都被要求使用合适的基层处理工艺和无溶剂的乳液型胶粘剂，而这恰恰正是自流平所应起到的作用。
